Prisma de cubo de esquina de zafiro óptico para equipos de precisión

Descripción de Producto descripción de producto > >     Prismas de cubo de la esquina     Prisma de cubo de la esquina tiene tres superficies mutuamente

Featured Products

Descripción de Producto

descripción de producto > >
    Prismas de cubo de la esquina

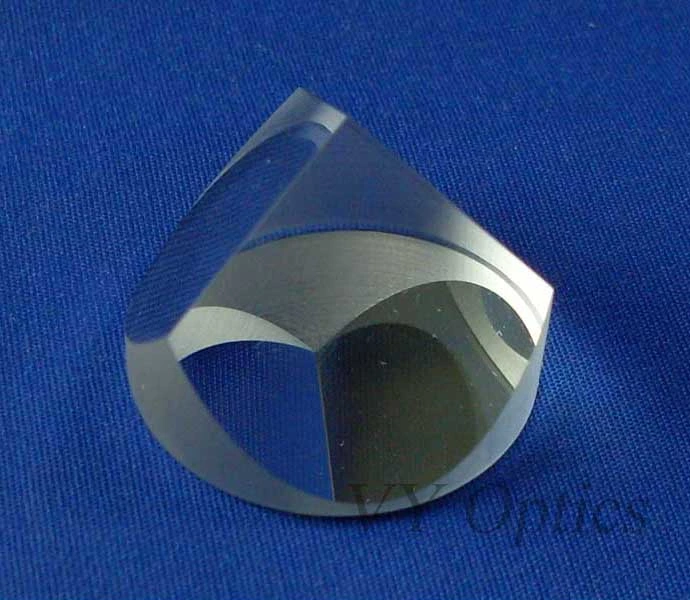

    Prisma de cubo de la esquina tiene tres superficies mutuamente perpendiculares y una hipotenusa cara. Luz que entra a través de la hipotenusa se refleja en cada una de las tres superficies de vuelta y saldrá a través de la hipotenusa cara paralela a la entrada beam, independientemente de la orientación del haz incidente. Por su actuación especial, a menudo es utilizado para la medición de distancia, el proceso de señal óptica y láser.
Optical Sapphire Corner Cube Prism for Precision Equipment

> > Especificaciones
Especificaciones de prismas de cubo de la esquina:
Material: N-BK7
La dimensión de la Tolerancia: +0.0, -0, 2 mm
Calidad de la superficie: 40-20 S/D
Plano: Λ 4 en la superficie frontal, λ /8 en las superficies reflectantes
180° de la desviación: ± 5 segundos de arco (estándar); El arco de ± 3 sec(Alta precisión)
Clara Apertura: > 85% de la dimensión
Bisel: < 0, 25 mm × 45°
Revestimiento: 1. Recubrir
2. Plata+ pintura negra en las superficies reflectantes
3. Recubrimiento AR, R< 0, 25%, en la superficie frontal AOI = 0°;
Silver + pintura negra en las superficies reflectantes.
Los tamaños típicos de prismas de cubo de la esquina:
De diámetro (mm) de altura(mm) Desviación
Φ 12.7 10.2 ± 180° 5"
Φ 15.0 11.3 ± 180° 5"
Φ 25.4 19.0 180° ± 5"
Φ 38 28.5 ± 180° 5"
Φ 50, 8 37, 5 180° ± 5"
Φ 70 52, 5 180° ± 5"

Rango de diámetro. De diámetro. De 0, 7 mm de diámetro. 400mm
Gama de radio de curva R1.5-R∞ etc...
La tolerancia de diámetro. +/-0, 1, +/-0, 01, +/-0, 005...
Precisión de superficie Λ, 1/2λ, 1/4λ, 1/10λ etc...
La tolerancia de espesor +/-0, 1, +/-0.05, +/-0, 01 etc...
Centration +/-2', de +/-1", etc.
La apertura N 5, 1...
Irregularidad ΔN 2, 1, 0, 5, 0, 2...
Calidad de la superficie 60/40, 40/20, 20/10, 10/5...
